在现代钻探行业中，三牙轮钻头凭借其卓越的性能和广泛的适用性，成为了石油、天然气勘探、水井钻井、地质钻探以及工程桩基等众多领域不可或缺的关键工具。其独特的设计和工作原理，使其在不同地层条件下都能展现出高效的破岩能力，为各类钻探作业的顺利开展提供了坚实保障。

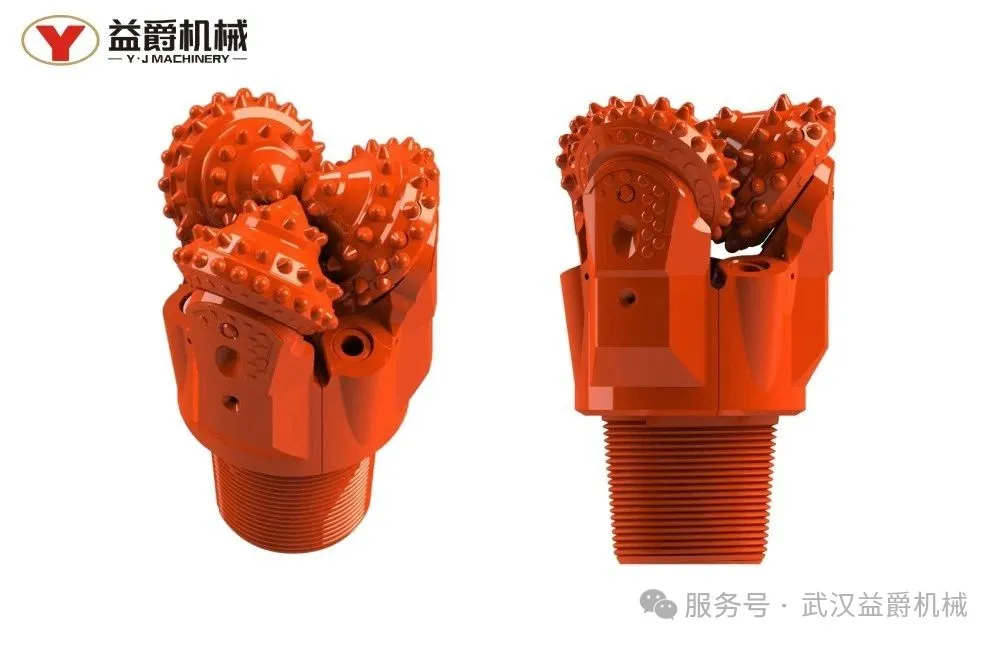

益爵机械三牙轮
一、三牙轮钻头的结构设计
（一）切削结构
三牙轮钻头的切削结构由三个牙轮组成，每个牙轮上分布着不同形状和排列的牙齿。根据地层的硬度和特性，牙齿可分为铣齿（钢齿）和镶齿两种类型。铣齿通常由高强度合金钢加工而成，齿形多为楔形或锥形，适用于中硬地层。在钻进过程中，铣齿通过切削作用将岩石破碎，其优点是成本相对较低，且在中硬地层中能保持较高的机械钻速。镶齿则是在牙轮基体上镶嵌硬质合金齿。硬质合金齿具有极高的硬度和耐磨性，特别适合在坚硬地层（如花岗岩、石英砂岩等）中使用。镶齿的设计能有效抵抗岩石的研磨，延长钻头的使用寿命，确保在恶劣地层条件下仍能稳定高效地工作。此外，牙轮表面还设有保径齿，用于维持钻孔的直径，防止在钻进过程中孔径缩小，保证钻孔的质量和精度。
（二）轴承结构
轴承结构是三牙轮钻头的关键组成部分，它决定了牙轮的转动灵活性和使用寿命。常见的轴承结构为 “滚柱轴承 + 球轴承” 的组合形式。滚柱轴承主要承受径向力，确保牙轮在转动过程中能稳定地沿轴向方向运动；球轴承则负责承受轴向力，保证牙轮在承受钻压时能正常运转。高端的三牙轮钻头通常采用密封轴承技术，通过橡胶密封圈等密封元件，将轴承腔与外界的岩屑和泥浆隔绝开来。这种密封设计能有效防止杂质进入轴承内部，减少磨损，使轴承寿命延长 50% 以上。同时，轴承腔内填充有高温润滑脂，其耐温性能通常达到 250℃以上，在高温、高压的恶劣工作环境下，仍能为轴承提供良好的润滑，降低摩擦阻力，确保牙轮的顺畅转动。
（三）锁紧元件
钢球是三牙轮钻头常用的锁紧元件，它的作用是将牙轮牢固地固定在巴掌（连接钻头体与牙轮的部件）上，防止牙轮在高速转动和高钻压下脱落。钢球与牙轮和巴掌上的相应凹槽紧密配合，在保证牙轮能够自由转动的同时，提供可靠的锁紧力，适应高转速的钻探作业要求，确保钻头在复杂工况下的安全稳定运行。
（四）储油密封装置
储油密封装置对于维持三牙轮钻头的正常运转至关重要。该装置通常采用可限制压差并防止钻井液进入润滑系统的全橡胶储油囊。储油囊内储存有适量的润滑油，当轴承腔内的油压因磨损或温度变化而降低时，储油囊中的润滑油在外界压力作用下补充到轴承腔内，确保轴承始终处于良好的润滑状态。同时，储油囊与密封元件协同工作，有效阻止钻井液等杂质进入轴承腔，为轴承系统提供了可靠的润滑保证，大大延长了钻头的使用寿命。
（五）喷嘴装置
喷嘴一般安装在钻头体底部，数量与牙轮数量相匹配，通常为 3 个。其主要功能是输送冷却介质，如清水或压缩空气。冷却介质通过喷嘴以高速喷射至孔底，一方面能够直接冲洗牙轮和孔底的岩屑，将破碎后的岩屑（粒径通常≤50mm）迅速沿排渣槽带出孔外，保持井底清洁，减少岩屑对牙齿的二次磨损；另一方面，冷却介质能够有效降低钻头的温度，可使牙轮表面温度从 200℃降至 80℃以下，避免因高温导致牙齿软化（硬质合金齿高温软化温度约 600℃），从而保证钻头的破岩性能和使用寿命。喷嘴出口压力一般可达 1.5 - 2.5MPa，通过合理设计喷嘴的形状和喷射角度，可进一步提高冷却和排渣效果。
二、三牙轮钻头的工作原理
（一）冲击破岩
在钻探作业中，钻机施加的轴向钻压（一般为 150 - 400kN）通过钻头体传递至牙轮。牙轮上的牙齿在钻压作用下，压入岩石表面，当钻压超过岩石的抗压强度（中硬岩石一般为 80 - 150MPa）时，岩石表面产生压痕，并逐渐形成裂纹。随着钻压的持续作用和牙轮的滚动，裂纹不断扩展和交汇，最终导致岩石破碎，这一过程即为冲击破岩。冲击破岩是三牙轮钻头在坚硬地层中破岩的主要方式之一，它能够有效地将岩石大块破碎，为后续的切削破岩创造条件。
（二）切削破岩
三牙轮钻头在工作时，牙轮不仅绕自身轴线自转，还随钻杆绕钻头中心线公转。牙轮的公转转速一般为 8 - 20r/min，而自转转速通常是公转的 3 - 5 倍。在这种复合运动下，牙齿在旋转过程中对岩石产生切削作用。牙齿像刀具一样，将冲击破岩过程中形成的裂纹间的岩块剥离，进一步破碎岩石，使井眼得以不断延伸。切削破岩在中硬及以下地层中发挥着重要作用，它与冲击破岩相互配合，大大提高了钻头的破岩效率。
（三）排渣冷却
冷却介质通过喷嘴喷射至孔底后，除了降低钻头温度外，还承担着排渣的重要任务。高速喷射的冷却介质将破碎后的岩屑迅速冲离井底，并沿着钻头体侧面的排渣槽带出孔外。排渣槽的宽度通常为钻头直径的 15% - 20%，其设计形状和尺寸能够确保岩屑在冷却介质的携带下顺利排出，避免岩屑在井底堆积造成糊钻现象，影响钻进效率和钻头寿命。同时，持续的冷却和排渣过程有效地降低了钻头的工作温度，保证了钻头各部件的性能稳定，是三牙轮钻头能够长时间高效工作的重要保障。
三、三牙轮钻头的性能优势
（一）适应地层广泛
三牙轮钻头通过不同的牙齿类型和结构设计，能够适应从软地层到极硬地层的各种地质条件。对于硬度系数 f = 4 - 8 的中硬地层，如软砂岩、石灰岩、泥质页岩等，铣齿牙轮钻头凭借其良好的切削性能，能够快速破碎岩石，且成本相对较低，具有较高的性价比。在硬度系数 f = 8 - 15 的坚硬地层，如花岗岩、石英砂岩、玄武岩等，镶齿牙轮钻头则展现出其卓越的抗磨损能力，能够稳定地工作，保障钻孔的顺利进行。即使在极硬地层（f > 15）中，通过合理调整钻进参数和采用辅助破岩设备，三牙轮钻头仍能保持一定的作业连续性，是目前适应地层范围最广的钻头类型之一。
（二）机械钻速高
三牙轮钻头独特的 “冲击 + 切削” 复合破岩方式，使其在各类地层中都能实现较高的机械钻速。在中硬地层中，合理设定钻压（180 - 220kN）与转速（15 - 18r/min），铣齿牙轮钻头能够保持稳定高效的钻进状态，单班作业可完成较多炮孔的钻进任务，满足大型露天矿等对爆破进度的需求。在坚硬地层中，镶齿牙轮钻头配合较高钻压（280 - 320kN）与适中转速（10 - 12r/min），其钻进效率优于潜孔钻头等其他类型钻头，能够有效缩短单孔施工时间，提高整体钻探效率，减少因钻孔效率不足导致的爆破延误等问题。
（三）钻孔质量高
孔径偏差小：常规三牙轮钻头在设计和制造过程中，充分考虑了钻孔的精度要求，能够将孔径偏差控制在 ±10mm 以内。这一精度水平能够很好地满足炮孔装药等后续作业的要求，确保装药直径与孔径的匹配误差≤15mm，避免因孔径偏差导致装药不均，从而保证爆破能量能够均匀地传递到岩石中，提高爆破效果。
孔壁平整度好：无论是铣齿钻头还是镶齿钻头，在钻进过程中都能保证孔壁具有较好的平整度。铣齿钻头由于其切削作用，钻出的孔壁相对光滑；镶齿钻头虽因牙齿的冲击作用使孔壁略有粗糙，但这种粗糙度仍在可接受范围内，不会影响装药的顺畅进行，减少了装药过程中卡滞等风险，为后续的爆破作业提供了良好的条件。
孔斜控制精准：三牙轮钻头的三个牙轮呈 120° 均匀分布，在钻进时受力均衡，这使得其在均匀地层中能够实现精准的孔斜控制，孔斜角度通常≤0.5%，优于潜孔钻头等同类产品（潜孔钻头孔斜≤1%）。精准的孔斜控制能够有效减少因孔斜导致的爆破飞石、大块率高等问题，提升露天矿开采等作业的安全性与资源回收率，对于保障工程质量和安全生产具有重要意义。
四、三牙轮钻头的应用场景
（一）石油天然气勘探开发
在石油天然气勘探开发领域，三牙轮钻头是应用最为广泛的钻井工具之一。从浅层油井到深层油气藏的钻探，三牙轮钻头都发挥着关键作用。在陆地油田，它能够适应不同地质构造和地层硬度的要求，高效地钻出高质量的井眼，为石油天然气的开采奠定基础。在海上钻井平台，面对复杂的海洋地质环境和更高的作业要求，三牙轮钻头凭借其稳定可靠的性能，保障了钻井作业的顺利进行。其在石油天然气勘探开发中的广泛应用，有力地推动了全球能源产业的发展。
（二）水井钻井
在水井钻井作业中，三牙轮钻头同样表现出色。无论是在农田灌溉水井的开凿，还是城市供水水井的建设中，它都能根据不同的地层条件，选择合适的牙齿类型和钻进参数，快速、准确地钻出所需深度和直径的井眼。三牙轮钻头钻出的井壁光滑、稳定，有利于后续井管的安装和水井的长期使用，为解决工农业生产和居民生活用水问题提供了可靠的技术支持。
（三）地质钻探
地质钻探工作旨在获取地下地质信息，对钻头的性能和钻孔质量要求极高。三牙轮钻头能够在各种复杂的地质条件下，如不同岩石类型交替的地层、含有断层和裂隙的地层等，准确地钻进并采取岩芯样本。通过对这些岩芯样本的分析，地质学家可以深入了解地下地质构造、岩石特性等信息，为矿产资源勘探、地质灾害评估等工作提供重要的数据依据，在地质科学研究和资源勘查领域发挥着不可替代的作用。
（四）工程桩基
在建筑工程中的桩基施工中，三牙轮钻头可用于钻进各类桩孔。它能够根据工程设计要求，钻出不同直径和深度的桩孔，为后续的钢筋笼下放和混凝土浇筑提供良好的基础。其高效的破岩能力和精准的钻孔控制，能够确保桩基的质量和稳定性，满足建筑物对基础承载能力的要求，广泛应用于高层建筑、桥梁、港口等大型工程建设项目中。
三牙轮钻头以其独特的结构设计、高效的工作原理、卓越的性能优势和广泛的应用场景，成为了现代钻探行业的核心装备。随着材料科学、制造工艺和自动化控制技术的不断发展，三牙轮钻头将不断创新和升级，在未来的各类钻探作业中发挥更加重要的作用，为全球能源开发、基础设施建设和地质科学研究等领域的发展做出更大的贡献。
