分体式组合钻作为旋挖施工中的创新型钻具，凭借钻头与筒体的分体设计、锥形切削结构及高效卸渣系统，在复杂地层中展现出独特的技术优势。其并非简单的部件拼接，而是通过机械结构的协同设计，实现 “破碎 - 取渣 - 卸渣” 的高效循环，既能适应软土、砂卵石等松散地层，又能应对硬岩、风化岩等坚硬地层，成为现代桩基施工中应对多元地质条件的关键装备。
一、核心结构：分体设计的精密协同
1.钻头与筒体的分体连接系统
该钻具最显著的特征是钻头与筒体的独立分体结构，两者通过 2-3 组高强度合页（材质 40CrNiMo）铰接，合页轴径根据钻具规格设计为 18-25mm，可承受 150-200kN 的钻压而不变形。连接部位采用 “阶梯式止口” 密封，配合邵氏硬度 70 的耐磨橡胶条，闭合时间隙≤1mm，漏渣率控制在 2% 以内，远低于传统一体式钻具的 8%。

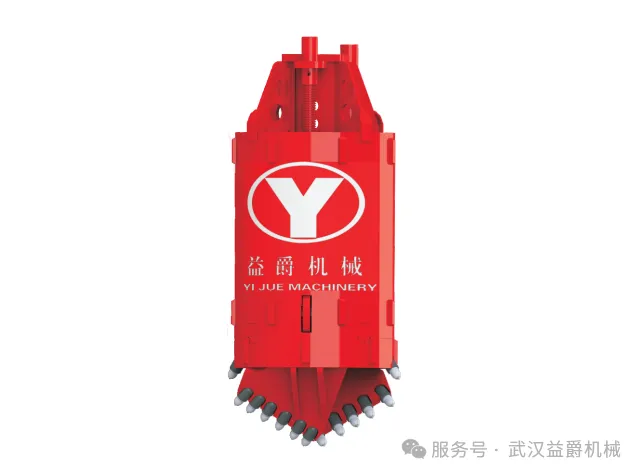

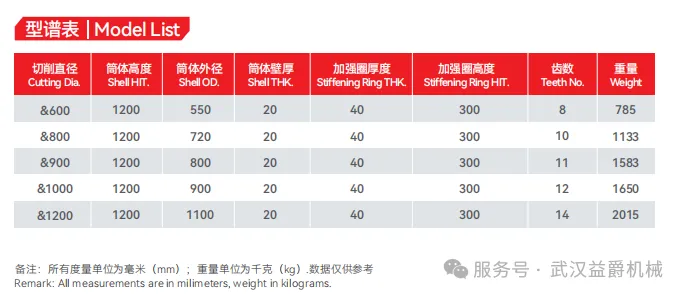

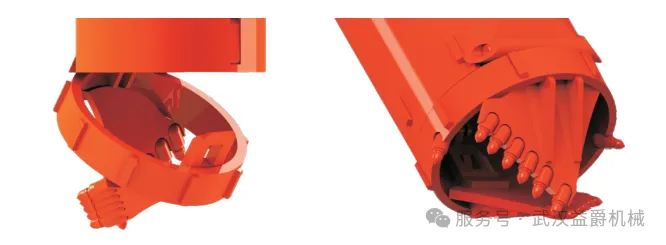

卸渣时，液压推杆驱动钻头绕合页旋转，形成 30°-45° 的开合角度，这个角度经过优化设计 —— 既能保证钻渣依靠自重快速滑落，又避免角度过大导致结构受力失衡。某 Φ1200mm 钻具的开合测试显示，单次卸渣时间仅 12 秒，比插销式钻具缩短 40%，且卸渣残留量＜5%。
2.锥形钻头的布齿与进土优化
钻头采用截锥形设计（锥度 12°-18°），这种形态使切削力呈放射状分布，能有效降低单位面积受力。沿锥面母线方向交叉布置两排截齿（材质为 Wc-Co 合金，硬度 HRC65），上排齿与下排齿错位 5cm，形成螺旋切削轨迹，确保每处地层都能被至少 2 个齿切削。底部边缘（与筒体连接部位）增设一圈 “兜底齿”，与侧面齿形成闭合切削环，避免出现切削盲区。
两排齿之间预留 5-8cm 的进土空隙，这是针对黏性土和含砾石地层的关键设计：在软土地层，空隙可加速土体涌入，进土效率提升 25%；在含砾石地层，能容纳粒径≤5cm 的砾石，防止卡滞。某工程在含 15% 砾石的硬塑黏土中测试，该结构的单次取土量可达筒体容积的 85%，而传统钻具仅为 65%。
二、工作原理：动态循环的高效施工逻辑
1.钻进阶段：分层破碎与定向取渣
在钻进过程中，分体式组合钻呈现 “三级作业” 模式：首先底部兜底齿切入地层，形成与筒体等径的环形切口，为后续切削创造基准面；随后下排侧齿跟进，沿锥形面破碎土体，将切削范围向外侧扩展；最后上排侧齿继续向上切削，使破碎区域形成连续的锥形空间。
这种分层破碎机制能显著降低切削阻力，在硬塑黏土层（N 值 30）中，比传统直筒钻的钻进阻力降低 20%。同时，锥形结构产生的向心分力会将砾石、岩块引导至筒内中心区域，避免在孔壁与筒壁之间形成卡阻，某砂卵石地层施工中，扭矩波动值控制在 ±15kN・m，稳定性优于传统钻具的 ±30kN・m。
2.卸渣阶段：结构联动与彻底清渣
当筒内钻渣达到 80% 容积时，钻具提离孔底 20-30cm，此时液压系统启动 —— 先解锁止口卡扣，再驱动推杆打开钻头。由于锥形钻头的斜坡效应，钻渣会沿斜面滑出，配合筒体轻微晃动（振幅≤5cm），可清除附着在筒壁的黏性土。
卸渣完成后，推杆反向动作使钻头复位，止口卡扣自动锁紧，整个过程无需人工干预。某地铁项目的统计显示，这种自动卸渣系统使每班（8 小时）的辅助时间减少 1.5 小时，有效提升了设备利用率。
三、地质适应性与施工优势
1.多元地层的针对性表现
在软土地层（如淤泥质土、粉质黏土）中，锥形钻头的挤压作用能减少对孔壁的扰动，配合低钻压（100-120kN）、高转速（15-18r/min）参数，钻进速度可达 3-4m/h，效率比传统钻具提升 30%，且成孔垂直度偏差≤0.5%。
在砂卵石地层，交叉布齿和进土空隙的组合优势凸显：截齿的高强度可破碎 5cm 以下砾石，空隙设计避免卡钻，配合 150-180kN 钻压、12-15r/min 转速，某跨江大桥桩基施工中，成功完成直径 2m、深 50m 的桩孔，未出现一次卡钻事故，成孔时间缩短 20%。
在硬岩与风化岩层（单轴抗压强度 80-100MPa），则通过高钻压（180-200kN）、低转速（8-10r/min）的参数组合，利用锥形结构的力集中效应破碎岩石。底部兜底齿率先切入岩面，为侧齿创造自由面，某矿山项目中，其硬岩钻进效率达 0.6m/h，比普通筒钻提升 40%。
四、核心技术优势的量化体现
与传统钻具相比，分体式组合钻的优势集中在三个维度：效率提升—— 在复杂地层中综合效率提高 30%-40%，单桩施工时间缩短 15%-20%；可靠性增强—— 卡钻、埋钻等事故率降低 60% 以上，钻具平均寿命延长 25%；适应性拓展—— 可应对从软土到硬岩的多种地层，减少钻具更换次数，某项目因此减少换钻时间 40 小时 / 月。
五、实操要点与维护规范
钻进参数的动态匹配
不同地层需匹配差异化参数：
软土地层：钻压 100-120kN，转速 15-18r/min，进给量 5-8cm / 次
砂卵石地层：钻压 150-180kN，转速 12-15r/min，进给量 3-5cm / 次
硬岩地层：钻压 180-200kN，转速 8-10r/min，进给量 2-3cm / 次（采用啄式钻进）
某工地在硬岩地层中未降低转速，导致侧齿磨损速度加快 3 倍，调整参数后恢复正常寿命。
六、关键部件的维护策略
合页部位：每日检查轴套间隙（应≤0.5mm），每周加注耐温 120℃的极压锂基润滑脂，每 500 次开合拆解清洗一次
截齿系统：兜底齿磨损＞5mm 时立即更换，侧齿磨损差＞3mm 时成组更换，确保切削轨迹连续
密封组件：每 30 个台班更换止口橡胶条，防止漏渣加剧部件磨损
分体式组合钻的设计精髓，在于用机械结构的创新解决传统钻具的固有矛盾 —— 通过分体设计实现高效卸渣，通过锥形布齿降低切削阻力，通过空隙结构提升进土效率。这种 “以简驭繁” 的设计理念，使其在市政、桥梁、基建等多元工程中得到广泛应用，成为复杂地层旋挖施工的优选装备。随着材料技术的进步，未来其耐磨性和智能化控制将进一步提升，应用场景也将持续拓展。
